Hedelius T7-2600
Spezifikation
Mehrachsen-Vertikal-Bearbeitungscenter mit NC-Schwenkkopf +/- 98° und eingebautem C-Achsen-Rundtisch + NC-Teilapparat
Arbeitsbereich
X 2600 / Y 750 / Z 800
Werkzeuge
50 + 190Stk. HSK-63 ausgerüstet mit Standardwerkzeugen
Motorspindel
14'000 U/min
Spannmittel
NC-Teilapparat, 4 - 8 hydr. Spannstöcke
Steuerung
Heidenhain iTNC640
Matec-30 HV (2013)
Spezifikation
Mehrachsen-Vertikal-Bearbeitungscenter mit NC-Schwenkkopf +/- 90° und NC-Rundtisch
Arbeitsbereich
X 3000 / Y 800 / Z 800
Werkzeuge
48 Stk. HSK-63 ausgerüstet mit Standardwerkzeugen
Motorspindel
12'000 U/min
Spannmittel
NC-Rundtisch/Teilapparat, 8 hydr. Spannstöcke für Langteile
Steuerung
Heidenhain iTNC530
Matec-30 HV (2003)
Spezifikation
Mehrachsen-Vertikal-Bearbeitungscenter mit NC-Schwenkkopf +/- 90° und NC-Rundtisch
Arbeitsbereich
X 3000 / Y 800 / Z 800
Werkzeuge
48 + 108 Stk. HSK-63 ausgerüstet mit Standardwerkzeugen
Motorspindel
12'000 U/min
Spannmittel
NC-Rundtisch/Teilapparat, F.B.S.-Lochplatten, Spannböckli, Nullpunkt-Spanntopfsystem
Steuerung
Heidenhain iTNC530
Hermle C30u
Spezifikation
5-Achsen Bearbeitungscenter, automatisiert mit 125 Paletten
Arbeitsbereich
X 650 / Y 600 / Z 500
Werkzeuge
32 + 154Stk. HSK-63 ausgerüstet mit Standardwerkzeugen
Motorspindel
18'000 U/min
Spannmittel
EROWA PC210 Combi (ITS148) für div. Schraubstöcke und Lehren
Automatisierung
EROWA-ERS mit 125 Paletten Ø 148 mm + Ø 210 mm
Steuerung
Heidenhain iTNC530
Tongtai TMV-1050QII
Spezifikation
3-Achsen Bearbeitungscenter
Arbeitsbereich
X 1050 / Y 600 / Z 530
Werkzeuge
24 Stk. SK-40 ausgerüstet mit Standardwerkzeugen
Motorspindel
10'000 U/min
Spannmittel
3 Schraubstöcke und ein Dreibackenfutter
Steuerung
Heidenhain iTNC530
Tongtai TMV-1500A
Spezifikation
3+2 Achsen Bearbeitungscenter mit Dreh-Schwenktisch
Arbeitsbereich
X 1500 / Y 760 / Z 710
Werkzeuge
48 Stk. HSK-63 ausgerüstet mit Standardwerkzeugen
Motorspindel
12'000 U/min
Spannmittel
3 Doppelspann-Schraubstöcke auf dem Tisch und EROWA PC210 Combi (ITS148) auf Lehmann Dreh-Schwenktisch
Steuerung
Heidenhain iTNC640
Tongtai VC711
Spezifikation
3-Achsen Bearbeitungscenter
Arbeitsbereich
X 1100 / Y 710 / Z 710
Werkzeuge
30 Stk. SK-40 ausgerüstet mit Standardwerkzeugen
Motorspindel
12'000 U/min
Spannmittel
3 Doppel-Spannschraubstöcke
Steuerung
Heidenhain iTNC530
Sachman TS10
Spezifikation
CNC-Bettfräsmaschine mit NC-Schwenkkopf und NC-Teilapparat
Arbeitsbereich
X 2500 / Y 1000 / Z 1000
Werkzeuge
24 Stk. SK-50 ausgerüstet mit Standardwerkzeugen
Universalfräskopf
Kosmo3 mit 5'000 U/min
Indexierung in 2 Schwenkebenen je 0.02 Grad
Spannmittel
Spannstöcke und NC-Teilapparat
Steuerung
Heidenhain iTNC530
Hurco VMX 30
Spezifikation
3-Achsen Bearbeitungscenter
Arbeitsbereich
X 760 / Y 510 / Z 610
Werkzeuge
24 Stk. BT-40 ausgerüstet mit Standardwerkzeugen
Motorspindel
8'000 U/min
Spannmittel
3 Schraubstöcke
Steuerung
Ultimax 4 Dialog
Bridgeport GX1000
Spezifikation
3-Achsen Bearbeitungscenter
Arbeitsbereich
X 1000 / Y 540 / Z 540
Werkzeuge
24 Stk. SK-40 ausgerüstet mit Standardwerkzeugen
Motorspindel
8'000 U/min
Spannmittel
2 Schraubstöcke
Steuerung
Heidenhain iTNC540

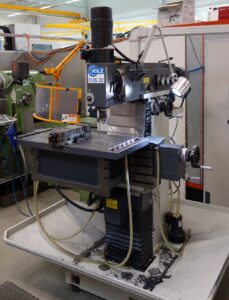

VOLZ FUS 32 Servo
Spezifikation
NC-Fräsmaschine mit schwenkbaren Kopf +/- 90°
Arbeitsbereich
X 540 / Y 320 / Z 400
Werkzeuge
SK-40 Aufnahme mit M16
Motorspindel
2'000 U/min

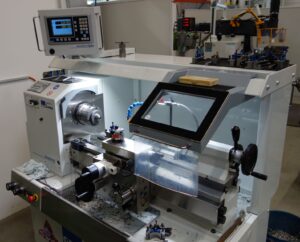

GDW - basicline LZ-280G
Spezifikation
NC-Drehbank konventionell
Arbeitsbereich
Ø 280 x 670
Achsen
XZ
Motorspindel
3’000 U/min
Spannmittel
Futter Ø 160 und Spannzangen bis Ø 42 (Spindeldurchlass: Ø43)
Nakamura WT300
Spezifikation
Drehcenter mit Stangenzuführung und Gegenspindel inkl. Teileabgreifer
Arbeitsbereich
Ø 200 x 750
Achsen
XZYC
Werkzeugrevolver
2 x 12 Werkz. mit angetriebenen Werkzeugen
Motorspindel
2 x 5'000 U/min
Stangenlader
Ø 65 x 1'000 mm
Spannmittel
Futter Ø 200 und Spannzangen bis Ø 65
Gegenfutter
Rückseitenbearbeitung
Steuerung
Fanuc

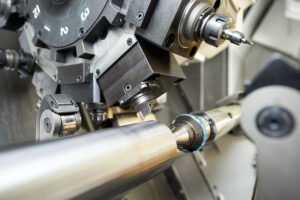

Okuma LB4000-EX-MY
Spezifikation
Drehmaschine mit Lünette und Spitz
Arbeitsbereich
Ø 400 x 1500
Achsen
XZYC
Werkzeugrevolver
12 Werkz. mit angetriebenen Werkzeugen
Motorspindel
5'000 U/min
Spannmittel
Futter Ø 200 / Ø 400 und Spannzangen Ø 65
Lünette
bis Ø 230
Steuerung
Okuma

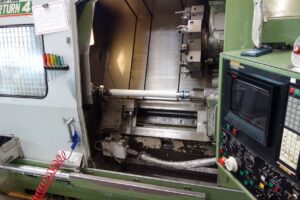

Nakamura ST4
Spezifikation
Drehmaschine mit Lünette und Spitz
Arbeitsbereich
Ø 250 x 1500
Achsen
XZ
Werkzeugrevolver
12 Werkzeuge
Motorspindel
4'500 U/min
Spannmittel
Futter Ø 250 und Spannzangen bis Ø 65
Steuerung
Fanuc

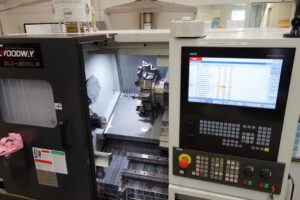

Goodway GLS-2000LM
Spezifikation
Drehmaschine mit angetriebenen Werkzeugen
Arbeitsbereich
Ø 230 x 540
Achsen
XZC
Werkzeugrevolver
12 Plätze mit angetriebenen Werkzeugen
Motorspindel
4'500 U/min
Spannmittel
Futter Ø 200 und Spannzangen bis Ø 65 (Spindeldurchlass: Ø42)
Steuerung
Siemens Shopturn
KERN DMT CD 401
Spezifikation
Drehmaschine mit Werkzeugrevolver
Arbeitsbereich
Ø 230 x 1000
Achsen
XZ
Werkzeugrevolver
8 Werkzeugplätze
Motorspindel
3’000 U/min
Spannmittel
Futter Ø 230 und Spannzangen bis Ø 65 (Spindeldurchlass: Ø64)
Steuerung
Zyklus-Steuerung von Heidenhain
FEHLMANN Picomax-20
Spezifikation
NC-Bohrmaschine
Arbeitsbereich
X 450 / Y 260 / Z 450 + Pinole 110
Werkzeuge
SF-32 Aufnahme mit Schnellwechselsystem
Motorspindel
6’300 U/min

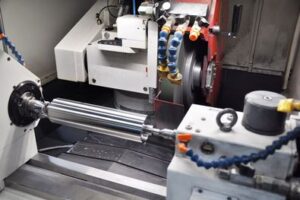

Studer Favorit
Spezifikation
CNC-Rundschleifmaschine
Arbeitsbereich
X Ø 300 / Z 1000
Schleifbereich
Aussenrundschleifen
Steuerung
Fanuc
Jakobsen
Spezifikation
CNC-Flachschleifmaschine
Arbeitsbereich
X 800 / Y 300 / Z 300
Schleifbereich
Flachschleifen
Steuerung
Jakobsen
Creality 3D ENDER-5Pro
Spezifikation
FDM 3D-Drucker
Konstruktionsraum
220 x 220 x 300 mm
Auflösung
Düsenabhängig
Standard: Z 0.1mm / XY 0.4mm
Materialien
Thermoplaste bis 285° / Glas-/Karbonfaserverstärkt
Filament Ø
Ø 1.75mm
Druckpräzision
+/- 0.1mm
Trotec Beschriftungslaser
Spezifikation
Beschriftungslaser SpeedMarker 300
Beschriftungsbereich
120 x 120 mm
Innenraum
375 x 400mm
Leistung
Yb-Faserlaser, 20 Watt
Steuerung
SpeedMark
Trowalisieren
Spezifikation
Gleitschleifen / Trowalisieren
Arbeitsbereich
bis X 1000 / Y 200 / Z 200
Schleifmittel
Keramik-Schleifsteine
TRIMOS V7 Höhenmessgerät
Spezifikation
Messgerät für dimensionale Messung von mechanischen Teilen
Arbeitsbereich
zwischen 1100 und 1422mm
Durchmesser-/ Höhen-/ Dicken-/ und Sequenzmessung
max. Auflösung
0.0001 mm

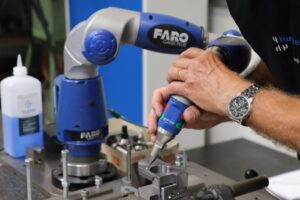

FARO GAGE PLUS Messarm
Spezifikation
Messarm für 3-D Messungen von Form-/ und Lagetoleranzen
Messbereich
Arbeitsradius 1.2 m
max. Auflösung
+/- 0.005 mm
Software
CAM2 GAGE
GARANT Tool24 Warenausgabesystem
Spezifikation
Warenausgabesystem im Bereich Werkzeuge für die Fertigung
Fassungsvermögen
76 Schubladen mit individuell anpassbaren Fächern.
Software
ATMS.NG
GARANT Tool24 PickOne
Spezifikation
Warenausgabesystem für Messmittel
Fassungsvermögen
584 Plätze
Software
Unibase Daemon von MAPAL

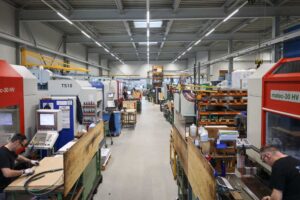

Maschinenliste
Die Übersicht über unsere Maschinen eröffnet Ihnen einen Einblick über die aktuellen Produktionsanlagen der
Hunkeler Fertigung AG.
